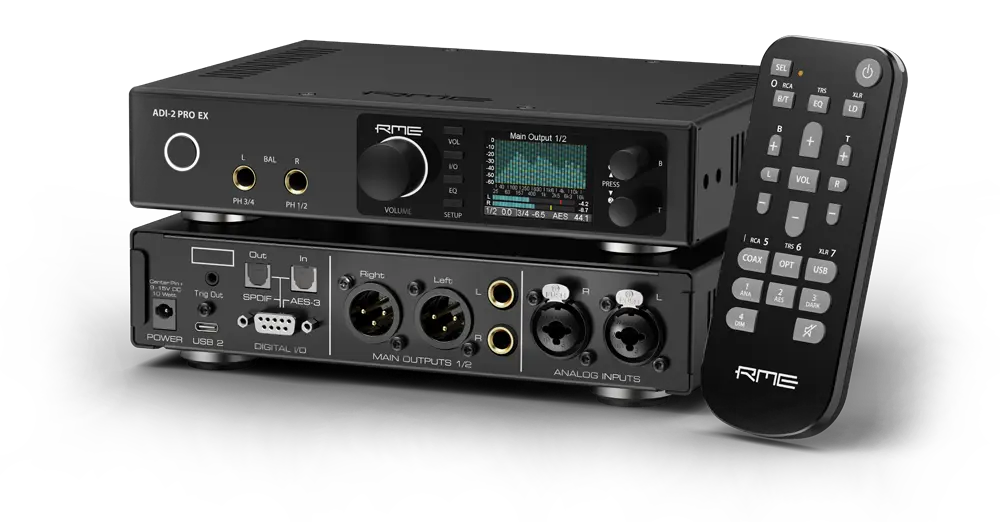

RME ADI-2 Pro EX

Új élmény a hangzásban és a minőségben

Az ADI-2 Pro EX az RME „minden az egyben” (all-in-one) referencia konverter koncepciójának legújabb evolúcióját képviseli. Az ADI-2 Pro FS R Black Edition már bizonyított kialakítására építve, az új ADI-2 Pro EX a professzionális felhasználók számára a korábbi referencia konverter megszokott, rendkívül sokoldalú funkcionalitását nyújtja – immár teljesen újratervezett házzal, megnövelt kimeneti teljesítménnyel és még átfogóbb hardveres védelemmel kiegészítve.

Analóg bemenetek

XLR

• Bemenet: XLR, szervo-szimmetrikus
• Bemeneti impedancia: szimmetrikus: 18 kOhm, aszimmetrikus: 9 kOhm
• Bemeneti érzékenység (kapcsolható): +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Digitális Trim (erősítés) tartomány: 0 dB-től +6 dB-ig
• Jel-zaj viszony (SNR) @ +13/19/24 dBu: 120 dB RMS súlyozatlan, 122 dBA
• Jel-zaj viszony (SNR) @ +4 dBu: 119 dB RMS súlyozatlan, 122 dBA
• Frekvenciamenet @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
• Frekvenciamenet @ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
• Frekvenciamenet @ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
• Frekvenciamenet @ 384 kHz, -1 dB: < 1 Hz – 124 kHz
• Frekvenciamenet @ 768 kHz, -3 dB: < 1 Hz – 180 kHz
• THD (teljes harmonikus torzítás) @ -1 dBFS: -120 dB, 0.0001 %
• THD+N (torzítás + zaj) @ -1 dBFS: -116 dB, 0.00016 %
• THD @ -10 dBFS: < -140 dB, 0.00001 %
• Áthallás (csatorna-elválasztás): > 110 dB

TRS

• Ugyanaz, mint az XLR bemenet, kivéve:
• Bemenet: 6.3 mm-es TRS jack (nagyjack), szervo-szimmetrikus

Analóg kimenetek

1/2 XLR

• Kimeneti impedancia: 200 Ohm
• Kimeneti szint (kapcsolható): +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Jel-zaj viszony (SNR) @ +13/19/24 dBu: 120 dB RMS súlyozatlan, 123 dBA
• Jel-zaj viszony (SNR) @ +4 dBu: 117 dB RMS súlyozatlan, 120 dBA
• Frekvenciamenet @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• Frekvenciamenet @ 96 kHz, -0.5 dB: 0 Hz – 44.9 kHz
• Frekvenciamenet @ 192 kHz, -1 dB: 0 Hz – 88 kHz
• Frekvenciamenet @ 384 kHz, -1 dB: 0 Hz – 115 kHz
• Frekvenciamenet @ 768 kHz, -3 dB: 0 Hz – 109 kHz
• THD @ 0 dBFS: < -120 dB, 0.0001 %
• THD+N @ 0 dBFS: -115 dB, 0.00018 %
• Áthallás: > 110 dB

1/2 TRS (hátlapi)

• Ugyanaz, mint az XLR kimenet, kivéve:
• Kimenet: 6.3 mm-es TRS jack, impedancia-szimmetrikus
• Maximális kimeneti szint: +19 dBu
• Jel-zaj viszony (SNR) @ +19 dBu: 120 dB RMS súlyozatlan, 123 dBA
• Jel-zaj viszony (SNR) @ +13 dBu: 118 dB RMS súlyozatlan, 121 dBA
• Jel-zaj viszony (SNR) @ +4 dBu: 115 dB RMS súlyozatlan, 118 dBA
• Kimeneti impedancia: 100 Ohm aszimmetrikus, 200 Ohm szimmetrikus

Phones 1/2 (Fejhallgató kimenet 1/2)

• Ugyanaz, mint az 1/2 TS kimenet, kivéve:
• Kimenet: 6.3 mm-es TRS jack, aszimmetrikus, sztereó
• Kimeneti impedancia: 0.1 Ohm
• Jel-zaj viszony (SNR) @ +22 dBu: 120 dB RMS súlyozatlan, 123 dBA
• Jel-zaj viszony (SNR) @ +7 dBu: 118 dB RMS súlyozatlan, 121 dBA
• Kimeneti szint 0 dBFS-nél, Ref szint +19 dBu, 100 Ohm vagy nagyobb terhelésnél: +22 dBu (10 V)
• Kimeneti szint 0 dBFS-nél, Ref szint +4 dBu, 8 Ohm vagy nagyobb terhelésnél: +7 dBu (1.73 V)
• THD @ +19 dBu, 32 Ohm terhelés, 1.5 Watt: -122 dB, 0.000079 %
• THD+N @ +19 dBu, 32 Ohm terhelés, 1.5 Watt: -115 dB, 0.00018 %
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 300 Ohm: 0,37 W csatornánként
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 32 Ohm: 1.9 W csatornánként
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 16 Ohm: 2.1 W csatornánként
• Áthallás 20 Hz - 20 kHz: 80 dB @ 32 Ohm

Phones 3/4 kimenet

• Ugyanaz, mint az 1/2 fejhallgató kimenet, kivéve:
• Kimeneti szintek 0 dBFS-nél: Hi-Power kikapcsolva +7 dBu, Hi-Power bekapcsolva +22 dBu

Balanced Phones (Szimmetrikus fejhallgató) mód

• Ugyanaz, mint fentebb, kivéve:
• Kimeneti impedancia: 0.2 Ohm
• Kimeneti szintek 0 dBFS-nél: Hi-Power kikapcsolva +13 dBu (3.46 V), Hi-Power bekapcsolva +28 dBu (19.5 V)
• Jel-zaj viszony (SNR) @ +28 dBu: 123 dB RMS súlyozatlan, 126 dBA
• Jel-zaj viszony (SNR) @ +13 dBu: 121 dB RMS súlyozatlan, 125 dBA
• Kimeneti szint 0 dBFS-nél, Hi-Power bekapcsolva, 150 Ohm vagy nagyobb terhelésnél: +28 dBu (19.5 V)
• Kimeneti szint 0 dBFS-nél, Hi-Power kikapcsolva, 8 Ohm vagy nagyobb terhelésnél: +13 dBu (3.46 V)
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 300 Ohm: 1,4 W csatornánként
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 32 Ohm: 4.2 W csatornánként
• Maximális kimeneti teljesítmény @ 0.1% THD+N, 16 Ohm: 2.7 W csatornánként
• Áthallás: > 130 dB @ 1 kHz

Digitális bemenetek

Általános

• Szinkronizációs tartomány (Lock Range): 28 kHz – 200 kHz
• Jitter elnyomás: > 50 dB (> 1 Hz)
• Kompatibilitás: Consumer (otthoni) és Professional (stúdió) formátumokat is fogad

AES/EBU

• 1 x XLR, transzformátor-szimmetrikus, galvanikusan leválasztott, AES3-1992 szabvány szerint
• Bemeneti érzékenység: 0.3 Vpp

SPDIF koaxiális

• 1 x RCA, transzformátor-szimmetrikus, IEC 60958 szabvány szerint
• Nagy érzékenységű bemeneti fokozat (< 0.3 Vpp)
• AES/EBU kompatibilis (AES3-1992)

SPDIF optikai

• 1 x optikai (Toslink), IEC 60958 szabvány szerint
• ADAT kompatibilis

Digitális kimenetek

AES/EBU

• 1 x XLR, transzformátor-szimmetrikus, galvanikusan leválasztott, AES3-1992 szabvány szerint
• Kimeneti szint: 2.9 Vpp
• Formátum: Professional, az AES3-1992 Amendment 4 szerint
• Single Wire mód, mintavételezési frekvencia: 28 kHz-től 200 kHz-ig

SPDIF koaxiális

• 1 x RCA, IEC 60958 szabvány szerint
• Kimeneti szint: 0.75 Vpp
• Formátum: Consumer SPDIF, az IEC 60958 szerint
• Single Wire mód, mintavételezési frekvencia: 44 kHz-től 200 kHz-ig

SPDIF optikai

• 1 x optikai, IEC 60958 szabvány szerint
• Formátum: Consumer (SPDIF), az IEC 60958 szerint
• Mintavételezési frekvencia: 44 kHz-től 200 kHz-ig

Digitális órajel (Clock)

• Órajelek (Clocks): Belső (Internal), AES bemenet, SPDIF bemenet, ADAT bemenet
• Külső órajelek jitter elnyomása: > 50 dB (> 1 Hz)
• A tényleges órajel-jitter hatása az AD és DA átalakításra: közel zéró
• A PLL biztosítja a kimaradásmentes működést, még 100 ns feletti jitter esetén is
• Kiegészítő digitális Bitclock PLL a problémamentes, változtatható sebességű (varispeed) ADAT működéshez
• Támogatott mintavételezési frekvenciák külső órajelnél: 32 kHz-től 200 kHz-ig
• Belül támogatott mintavételezési frekvenciák: 44.1 kHz-től 768 kHz-ig

Általános adatok

• Mellékelt tápegység: külső kapcsolóüzemű tápegység, 100 - 240 V AC, 2 A, 24 Watt
• Készenléti (Standby) áramfelvétel DC 12 V: 170 mW
• Készenléti (Standby) áramfelvétel AC 230 V: 280 mW
• Áramfelvétel nyugalmi állapotban: 12 Watt, Max. áramfelvétel: 24 Watt
• Nyugalmi áram 12 V-on: 1 A (12 Watt)
• Alacsony feszültség érzékelés (Under voltage): < 8.8 V
• Túlfeszültség-védelem lekapcsolása (Over voltage): > 16.5 V
• Méretek (Szé x Ma x Mé): 215 x 44 x 160 mm (8.5" x 1.73" x 6.3")
• Súly: 1.15 kg (2.5 lbs)
• Hőmérsékleti tartomány: +5°C-tól +50°C-ig (41°F - 122°F)
• Relatív páratartalom: < 75%, nem kondenzálódó

A specifikációk előzetes értesítés nélkül változhatnak.
