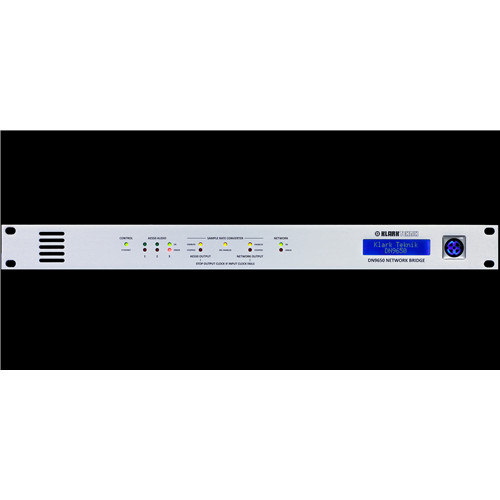

Klark Teknik DN9650

Hálózati híd

Napjainkban számos különféle sokcsatornás digitális audió rendszerrel találkozhatunk. Néhányuk jól megalapozott és hosszú évek óta általánosan használt, mások épp csak megjelentek és versengenek az elismerésért, piaci sikerekért. Különböző protokollok összekapcsolása nehézkes és költséges lehet, gyakran speciális, másra nem használható hardver szükséges hozzá. Különböző audió hálózatok összekapcsolása, amelyek gyakran eltérő mintavételi frekvenciával és órajellel rendelkeznek, bonyolult és drága eljárást igényel.

A DN9650 Network Bridge lehetővé teszi az összes Midas digitális pult és Midas digitális I/O berendezés, a KLARK TEKNIK DN9696 nagyfelbontású hangfelvevő készülék és számos egyéb AES50 eszköz egyszerű és megbízható csatlakoztatását több különböző sokcsatornás digitális audió hálózathoz.

A jelenleg használható interfészek:-

·Audinate Dante
·Aviom A-Net
·Cirrus Logic CobraNet
·Digigram EtherSound
·MADI (AES10)

A DN9650 Network Bridge támogatja a Cirrus Logic Inc., Lab X Technologies, LLC és Audinate Pty Ltd. által tervezett és gyártott hálózati modulokat.

Órajel szinkronizálás

A DN9650 órajel szinkronizálási rendszere két domainre van osztva, az AES50 tartományt és a külső hálózati tartományt az Asynchronous Sample Rate Converter (ASRC) osztja meg.

AES50 hálózati órajel tartományhoz választható:

·AES50 Külső hálózati órajel
·Fedélzeti oszcillátora (AES50 belső órajele)
·Word Clock bemenet
·Video Black Burst bemenet

Mindegyik hálózati órajel tartományhoz választható:

·Külső hálózati órajel
·Külső hálózati órajel Word Clock szinkronizálással
·A DN9652 fedélzeti oszcillátora
·A hálózati modul fedélzeti órajele
·Választható órajel más hálózati modulból
·Word Clock bemenet
·Video Black Burst bemenet

Megjegyzés: a fenti lehetőségek a külső modul jellemzőitől függően korlátozottak lehetnek.
